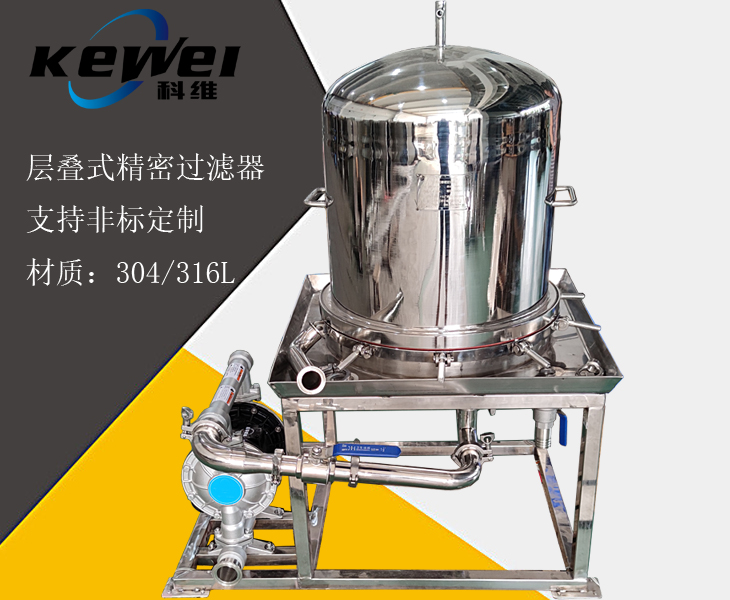

不锈钢精密过滤器系列 - 全封闭制药级层叠式板框过滤器
- 产品概述
- 产品参数
产品用途：(粗滤 脱色 脱碳 保温 精滤 纸板 大流量) 本机(保温型和常温型)全封闭环保型层叠式板框过滤机（器）是研发的一种新型固液分离的液体过滤机（器）， 本机可以粗滤、脱色、脱碳、保温, 深层过滤、半精滤、精滤 大流量，是集一体的新颖过滤机，本机广泛运用于化工、医药、石油环保等行业，对各类液体中微小杂质进行过滤、澄清，提纯处理的理想的固液分离设备。
产品详情：
经我厂多年来生产过滤器的实践经验制造而成的，本机广泛运用于化工、医药、石油环保等行业，对各类液体中微小杂质进行过滤、澄清，提纯处理的理想的固液分离设备。
本机可以粗滤、脱色、脱碳、保温, 深层过滤、半精滤、精滤 大流量，是集一体的新颖过滤机，本机采用碳钢和不锈钢及耐强酸碱材质制作，木机内外抛光达400目，符合Gmp标准，工艺制作精良，性能安全稳定，抗腐蚀，经久耐用，操作简便，灵活节能，适应性强的多用途过滤设备。

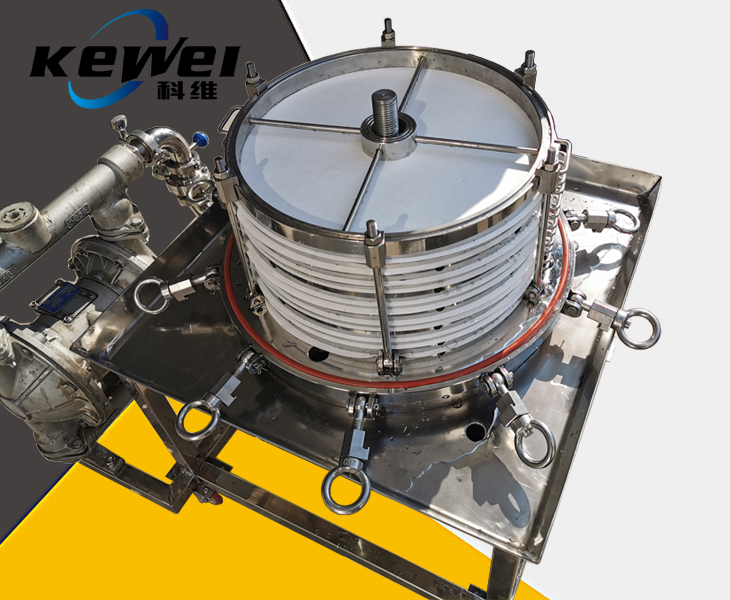

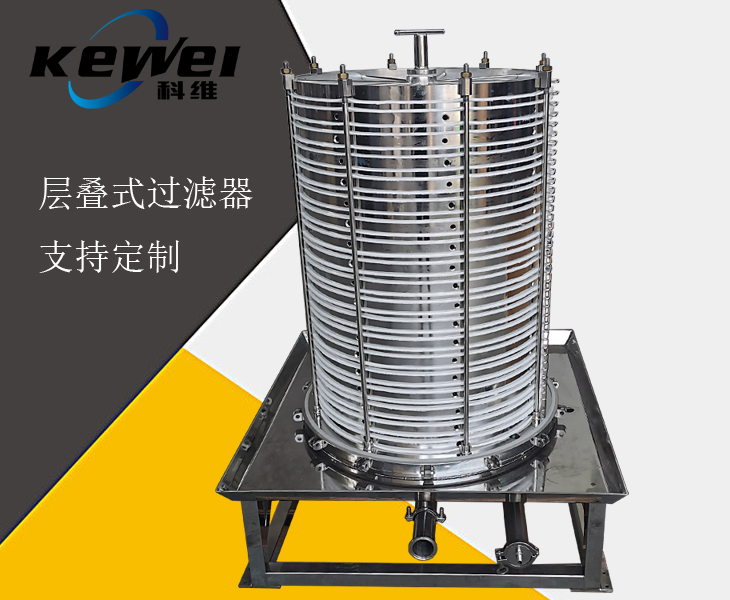

本机过滤装置是由多层重叠过滤网板和框组成，原液体经过加压进入桶体内，从框外边孔进入再经网板上的过滤介质，从网板中心多个小孔出来，合格液体排出口。滤材可选用增强型滤膜、滤纸、滤布、不锈钢筛网、尼龙筛网、本机专用滤膜等，可根据用户选用合格的耗材。
本机特点：流量大、速度快、存活性碳多、过滤面积大、占地面小、效率高、过滤精密度高、带温度显示、带回流装置（适合过滤活性碳时运用）、操作方便，统一采用快卸、法兰方式。
本机特别运用于化工液体和粘性液过滤。对化工行业粘性液体过滤解决过滤难题。对过滤中的液体气味在全封闭状态下工作，本机与压缩机和气动隔膜泵配套使用效果好，达到固液分离。
1、 本机压力可承受0.5Mpa选用机械法兰凹线压紧，靠过滤耗材密封,以防渗漏。
2、 本机流量大，因本机由一个DN25、DN32 DN40、DN50进入底盘，从中分二个进口进入桶体内，加上每层框上有六至八个孔进入，再从每层网板中心小法兰多个孔出合格液体，从而充分保证进液体也保证出液体，做到有过滤面积确保大流量。
3、 本机过滤面积大，可达20个平方过滤面积，体积小，占用面小，过滤机只有40层组成。
4、 本机存微粒、活性碳多，框内容量大，框高有1.5公分到5公分。
5、 本机由常温型温和保温型两种，保温型适用于粘性液体及温度低结晶液体过滤用，本机可于蒸汽加热、热水循环保温、导热油电加热三种，从而解决制药、化工、食品饮料液体过滤的问题。
本机可以粗滤、脱色、脱碳、保温, 深层过滤、半精滤、精滤 大流量，是集一体的新颖过滤机，本机采用碳钢和不锈钢及耐强酸碱材质制作，木机内外抛光达400目，符合Gmp标准，工艺制作精良，性能安全稳定，抗腐蚀，经久耐用，操作简便，灵活节能，适应性强的多用途过滤设备。
本机过滤装置是由多层重叠过滤网板和框组成，原液体经过加压进入桶体内，从框外边孔进入再经网板上的过滤介质，从网板中心多个小孔出来，合格液体排出口。滤材可选用增强型滤膜、滤纸、滤布、不锈钢筛网、尼龙筛网、本机专用滤膜等，可根据用户选用合格的耗材。
本机特点：流量大、速度快、存活性碳多、过滤面积大、占地面小、效率高、过滤精密度高、带温度显示、带回流装置（适合过滤活性碳时运用）、操作方便，统一采用快卸、法兰方式。
本机特别运用于化工液体和粘性液过滤。对化工行业粘性液体过滤解决过滤难题。对过滤中的液体气味在全封闭状态下工作，本机与压缩机和气动隔膜泵配套使用效果好，达到固液分离。
1、 本机压力可承受0.5Mpa选用机械法兰凹线压紧，靠过滤耗材密封,以防渗漏。
2、 本机流量大，因本机由一个DN25、DN32 DN40、DN50进入底盘，从中分二个进口进入桶体内，加上每层框上有六至八个孔进入，再从每层网板中心小法兰多个孔出合格液体，从而充分保证进液体也保证出液体，做到有过滤面积确保大流量。
3、 本机过滤面积大，可达20个平方过滤面积，体积小，占用面小，过滤机只有40层组成。
4、 本机存微粒、活性碳多，框内容量大，框高有1.5公分到5公分。
5、 本机由常温型温和保温型两种，保温型适用于粘性液体及温度低结晶液体过滤用，本机可于蒸汽加热、热水循环保温、导热油电加热三种，从而解决制药、化工、食品饮料液体过滤的问题。
|
规格及技术参数 | |||||||
|
规格型号 |
层数 |
过滤面积(M2) |
滤材尺寸(mm) |
滤材(微米) |
过滤压力(Mpa) |
理论水流量(T/h) |
理论存活性碳(kg) |
|
QCD300-1 |
10 |
0.7 |
φ310 |
0.22-30 |
0.2-0.6 |
4 |
1-2 |
|
QCD300-2 |
20 |
1.4 |
φ310 |
0.22-30 |
0.2-0.6 |
8 |
3 |
|
QCD300-3 |
30 |
2.1 |
φ310 |
0.22-30 |
0.2-0.6 |
12 |
4-5 |
|
QCD300-4 |
40 |
2.8 |
φ310 |
0.22-30 |
0.2-0.6 |
16 |
6 |
|
QCD400-2 |
20 |
2.5 |
φ410 |
0.22-30 |
0.2-0.6 |
14 |
6 |
|
QCD400-3 |
30 |
3.75 |
φ410 |
0.22-30 |
0.2-0.6 |
21 |
10 |
|
QCD400-4 |
40 |
5 |
φ410 |
0.22-30 |
0.2-0.6 |
28 |
13 |
|
QCD500-2 |
20 |
3.9 |
φ510 |
0.22-30 |
0.2-0.6 |
35 |
15 |
|
QCD500-3 |
40 |
7.8 |
φ510 |
0.22-30 |
0.2-0.6 |
50 |
20 |
|
QCD600-2 |
20 |
5.65 |
φ610 |
0.22-30 |
0.2-0.6 |
80 |
25 |
|
QCD600-3 |
30 |
8.47 |
φ610 |
0.22-30 |
0.2-0.6 |
100 |
36 |
|
QCD600-4 |
40 |
11.30 |
φ610 |
0.22-30 |
0.2-0.6 |
160 |
50 |
|
QCD800-2 |
20 |
10.0 |
φ810 |
0.22-30 |
0.2-0.6 |
180 |
60 |
|
QCD800-4 |
40 |
20.0 |
φ810 |
0.22-30 |
0.2-0.6 |
200 |
120 |
